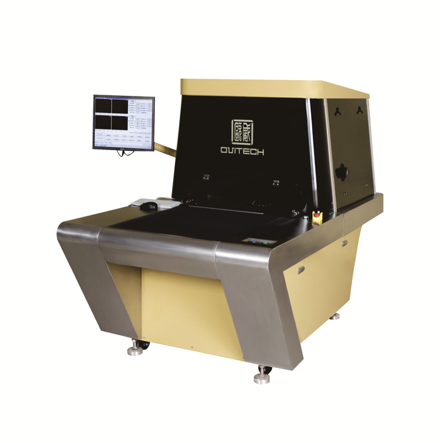

名称:印制板自动光学检测仪 型号:TOPTECH _AOI T11
产品概述

设备尺寸: L×W×H  2150mm×1350mm×1780mm
设备重量: 1500kg
工作电力: AC 380V±5%  50Hz  3.7 KWh  三相五线制
标准资料参考来源:  RS-274X  GERBER 格式  ODB++
测试能力: 线宽/线距 低至2mil
可检测之缺陷: 开路,短路,缺口,毛刺,针孔,铜渣,隔离圈内凸铜,线宽/线距违规,漏钻,偏孔......

检测范围

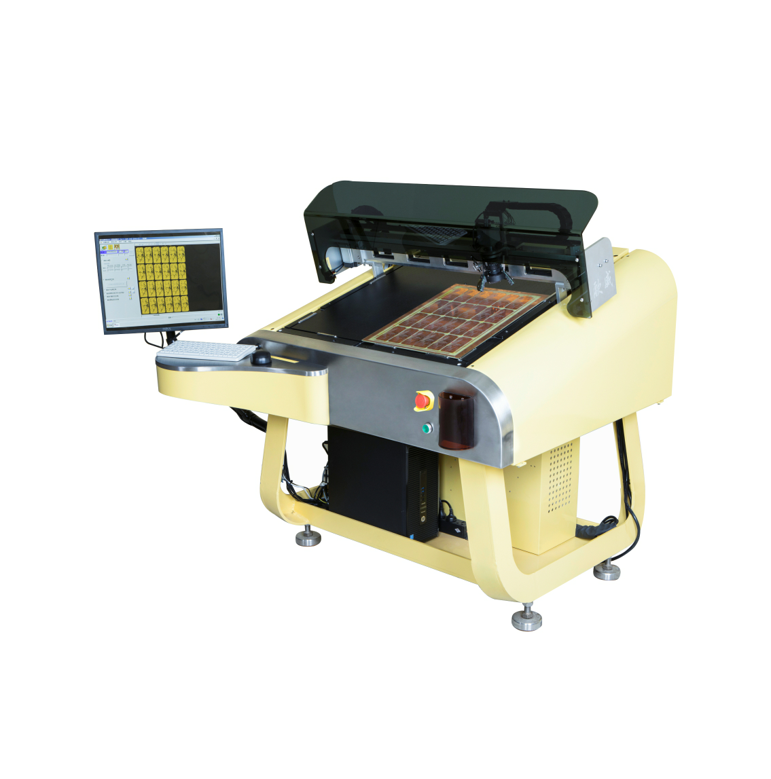

名称:印制板自动光学检修站 型号:TOPTECH_VRS
产品概述

设备尺寸: L×W×H   1600mm×1150mm×1300mm
工作电力: AC 380V±5%  50Hz  1.7 KWh   三相五线制
图像放大倍率: 30-100倍         设备重量: 约400KG
台面尺寸: 26″×28″(660×711mm) 移动速度: 1000mm/s
检修面积: 24″×26″(610×660mm) 对焦方式: 手动对焦/自动对焦

检测范围

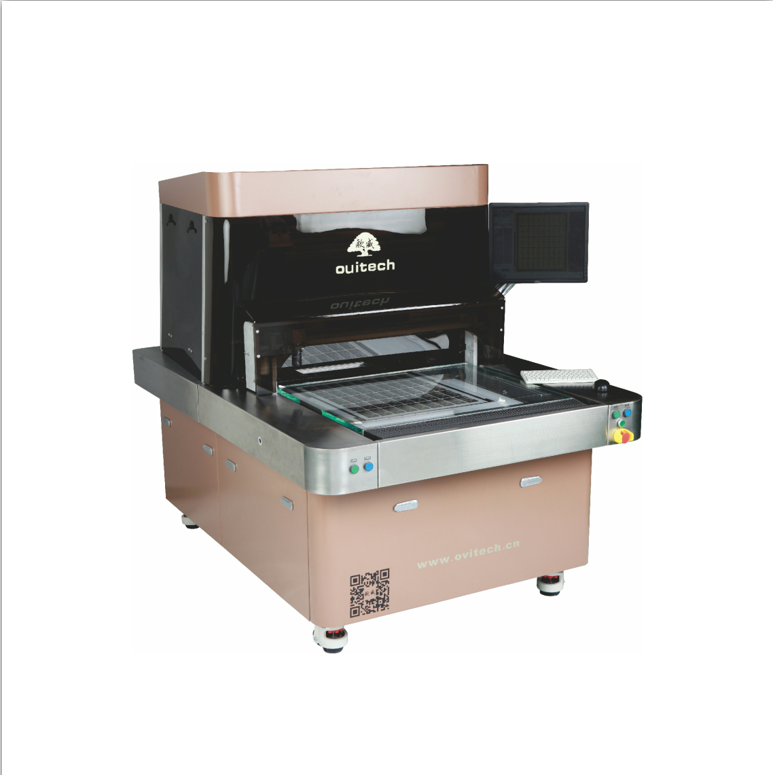

名称:印制电路板底片检测仪 型号:TOPTECH _FILM AOI F10
产品概述

设备尺寸: L×W×H  2250mm×1350mm×1780mm
设备重量: 约1200KG
工作电力: AC 220V±5%  50Hz 1.7 KWh
测试能力: 线宽/线距 低至2mil
测试面积: 21.5″×24.5″(546×623)mm
可检测之缺陷: 开路/短路、缺口/毛刺、针孔、污点、线宽/线距违规、图像缺失/多出......

检测范围

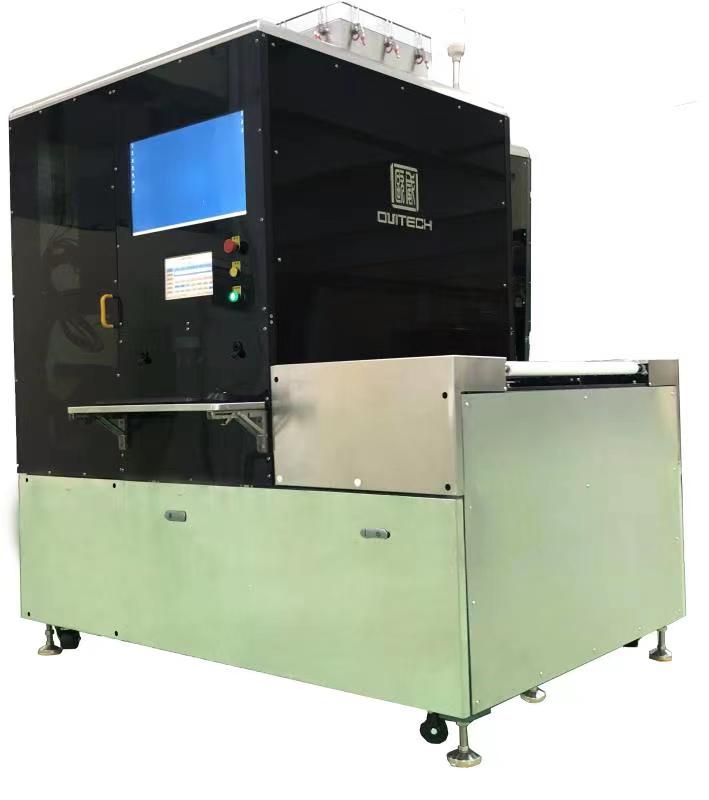

名称:在线式自动光学检测仪 型号:TOPTECH-AOI A2-1
产品概述
1.  产能 (片/小时):650片/小时,(生产条件:18inch*24inch最小线宽线距2mil)
2.  可匹配的最快流水线速度:8米/分钟
3.  测试板厚:0.05~3.5mm
4.  最大测试尺寸:24.5inch*26inch(622mm*660mm)
5.  检测产品类型:铜板、金板、铝基板、镀镍板等
6.  检测缺陷:开路、短路、缺口、毛刺、针孔、铜渣、线宽线距超公差、偏孔、漏钻等
7.  设备主体尺寸(长*宽*高):2040mm*1510mm*2110mm
检测范围
