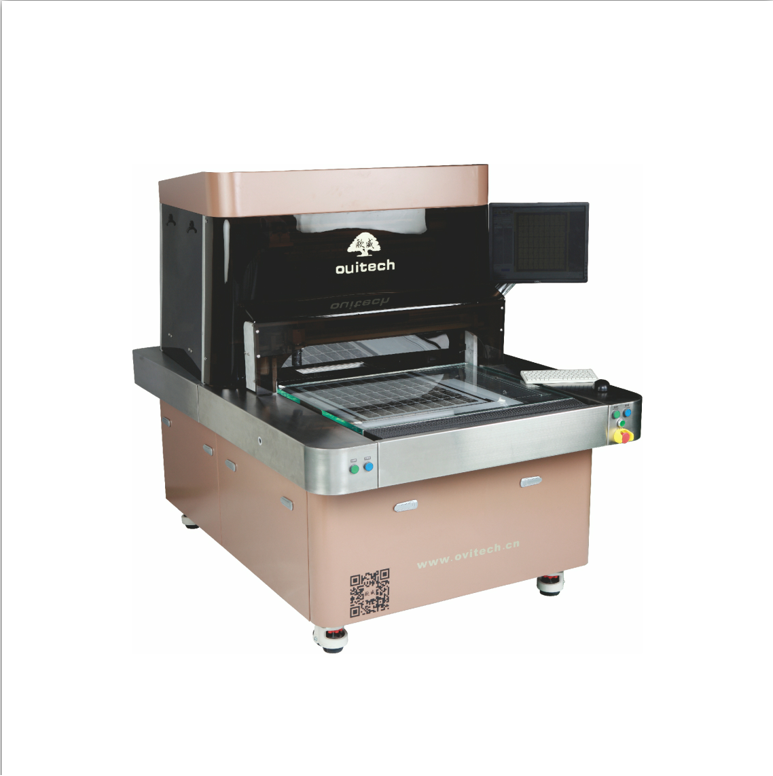

印制电路板底片检测仪
名称:印制电路板底片检测仪
型号:TOPTECH _FILM AOI F10
检测范围
更多......

设备尺寸: L×W×H  2250mm×1350mm×1780mm
设备重量: 1200KG
工作电力: AC 220V±5%  50Hz  1.7 KWh
标准资料参考来源: RS-274X GERBER 格式 ODB++
测试能力: 线宽/线距 低至2mil
产能: 测试方法基于 尺寸: 18”* 24” 60面 / 小时
测试面积: 21.5″×24.5″(546×623)mm
检测材质: 卤银片/重氮片(黑/棕片)
可检测之缺陷: 开路/短路、缺口/毛刺、针孔、污点、线宽/线距违规、图像缺失/多出......
缺陷检测方法: 元素特征学习、亚像素轮廓分析比较
处理软件: Ultra Vision Process Software
系统软件安装环境: WindowsXP Windows2003 Windows7
定位系统: 伺服电机定位系统
机械传动: 精密导轨+滚珠丝杠传动系统
光源系统: LED 冷光源高亮聚光式系统
最高分辨率: 7um
